真空開關管又可以稱為真空滅弧室，它是真空開關中的重要部件，隨著它的使用越來越廣泛，很多業內人士也開始關注該產品，想要了解該產品，我們首先應該要了解其基本機構和分類。

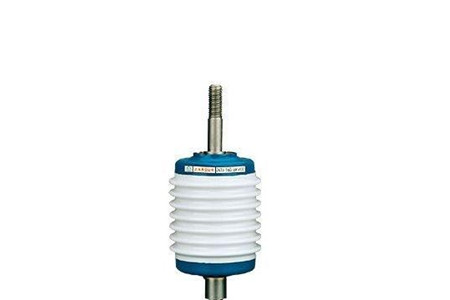

產品的基本結構
真空開關管的外殼材質很多，有玻璃、陶瓷或微晶玻璃等等，其外殼內部有觸頭一對，其中動觸頭是需要固定在動導電桿端頭，而靜觸頭需要固定在靜導電桿端頭，動導電桿需要伸出真空開關管外面，產品內部的氣壓不能夠高于1.33*10-3Pa，通常在10-4Pa左右，觸頭和波紋管的周圍應該要設屏蔽罩。
產品的分類
根據用途，可以將其分為負荷開關用、接觸器用以及特殊用途用幾種。
其中大部分時候，它是用在斷路器上，用在斷路器上的真空開關管要求具備開斷短路電流的性能，并且可以保護電路短路和電氣過載。接觸器用的真空開關管要求能夠在一定的負荷電流之下可以頻繁的操作。負荷開關用的真空開關管的要求要低一些，一般只要求開斷額定工作電流，它經常需要和熔斷器配套使用。特殊用的真空開關管一般只用在某種特定的條件之下，其具體要求和使用的條件有關系。
根據觸頭結構的不同，可以分為產生橫向磁場的觸頭結構、平板形觸頭結構、產生縱向磁場的觸頭結構、杯狀觸頭結構以及其它特殊型式的觸頭結構。
根據外殼制作材料的不同，可以將其分玻璃外殼、陶瓷外殼和微晶玻璃外殼等幾種。
很多地方都有用到真空開關管，不過你對它的結構及工藝了解多少，尤其是生產廠家，如果不清楚它的結構及工藝，則容易生產出不符合標準的開關管，造成大量的人力、資源的浪費。今天我們就來講講它的結構及工藝的...
真空滅弧室 的觸頭結構一般有以下幾種： 1、 圓柱形觸頭：最簡單的觸頭結構，分斷電流不大，一般不超過7~8KA。 2、橫向磁場觸頭：典型的有螺旋槽橫磁、杯狀橫磁、萬字槽橫磁。...

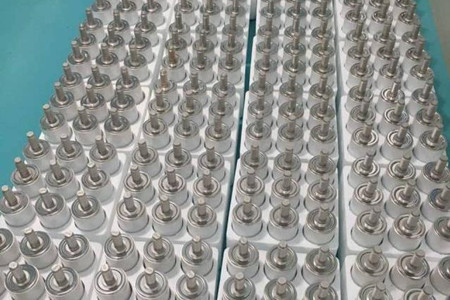

真空開關管電弧的熄弧條件比較復雜。電弧是氣體放電的一種形式。在正常的情況下，氣體的電氣絕緣性是比較好的，但是當氣體間隙兩端電場比較強的時候，就會導致電流通過氣體，導致放電現象。 放電現象往...
真空滅弧室 主要由氣密絕緣系統、導電系統、屏蔽系統、觸頭系統幾部分組成。 材料：絕緣外殼的材料有玻璃、陶瓷、微晶玻璃三種。微晶玻璃價格昂貴，因而沒有得到過實際應用;玻璃結構強度較差，使用...
網友提問：真空滅弧室一般都能用多久，應該如何延長使用壽命? 大禹漢光：您好。真空滅弧室一般還是能用挺久的，不過主要還是要看如何使用了，通常情況下，影響其壽命的因素包括四個方面，分別是...

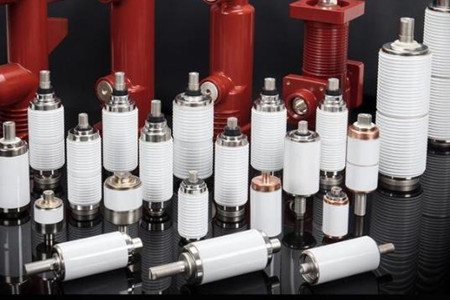

斷路器是電力系統中重要保護設備之一，它的主要是用于在電路中開關或切斷電流，用來保護電力設備和人員的安全。為了滿足其高壓、高頻、高功率的開關要求，往往需要搭配真空開關管，因此，開關管成為了斷路器上...
